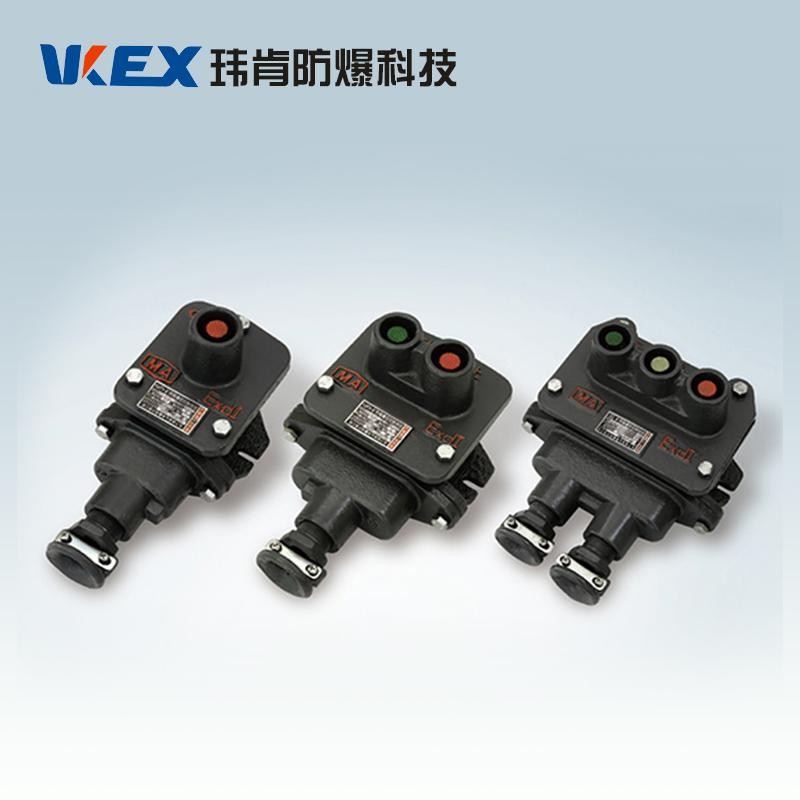

BZA10-5/127(36)V-3矿用隔爆型控制按钮
BZA10-5/127(36)V-2
BZA10-5/127(36)V-1
"一、适用范围与用途 "
"BZA10系列矿用隔爆型控制按钮(以下简称按钮)，主要适用于具有爆炸性气体(甲烷)混合物的煤矿井下，接入36V及以下的控制线路中，直接与接触器配合，对信号、电磁起动器等设备进行远距离控制。其中一钮用于单向点动，二钮用于单向起动，三钮用于可逆起动的控制线路中。按钮在下列条件下正常工作： "
1海拔不超过2000mm；
2环境温度-20℃～+40℃；
3空气相对湿度不大于95﹪(+25℃时)；
4在有甲烷爆炸性气体混合物的煤矿井下；
5在无破坏金属与绝缘的气体和蒸气的环境中；
6安装类别:Ⅲ类；
7污染等级:3级。
BZA10-5/127(36)V-3矿用隔爆型控制按钮
二、型号含义
主要参数
1产品执行
MT 624-2007 煤矿用隔爆型控制按钮
2型式：矿用隔爆；
标志：ExdI；
3按钮的主要技术参数见表：
型 号 按钮数 额定电压(V) 额定电 电缆
流(A) 外径mm
BZA10-5/127(36)V-1 1
BZA10-5/127(36)V-2 2 36 5 19
BZA10-5/127(36)V-3 3
BZA10-5/127(36)V-3矿用隔爆型控制按钮
三、产品结构
1本系列产品由隔爆外壳、接线盒、按钮元件、按钮质堵板压紧密封，以保证其性能。
2壳体、上盖、接线盒之间以平面隔爆面与螺栓连接接线柱、按钮控制杆以圆筒隔爆面与壳体或上盖连接。
3使用前检查隔爆面和隔爆结构是否符合规定。
4使用中若不引接电缆的出线通口，用≥2mm的钢控制杆等零部件组成。
5使用中应定期检查面是否有锈蚀及破损，发现问题应及时处理合格后方能使用。
BZA10-5/127(36)V-3矿用隔爆型控制按钮
四、使用与维护
警告：打开接线腔或上盖时，切断前级电源
1电源线与内连接线保持规定的电气间隙与爬电距离。
2使用与维护时，应防止隔爆面碰撞，上盖时应将隔爆面擦试干净，涂204-1置换型防锈油,以防生锈。
BZA10-5/127(36)V-3矿用隔爆型控制按钮
五、订货须知
订货时应注明产品型号及名称、额定电流、额定电压按钮数、订货数量。例：订购BZA1-5/36-2矿用隔爆型控制按钮，额定电压：36V、额定电流：、2钮15台.
